拉深模安装


拉伸膜的安装分单动压力机上安装与双动压力机上安装两种。


在单动压力机上安装拉深模的方法

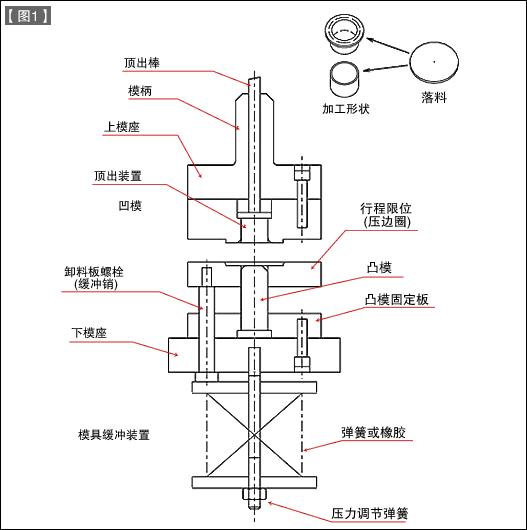

拉深模的安装与调整同弯曲模相似。拉深模安装除了有打料装置、弹性装置等在冲裁模、弯曲模调试中遇到的共同问题之外,还特有一个压边力的调整问题。若调整的压力过大,则拉深件易破裂;若调整的压力过小,则以拉深件出现皱折。因此,应边试边调整,直到合适为止。

src=http___lingbocn.com_zb_users_upload_2017_11_201711051509888054507510.gif&refer=http___lingbocn.jpg

目前,在生产实际中常用的压边装置两大类,即弹性压装置和刚性压边装置。弹性压边装置主要有橡胶压边装置、弹簧压边装置及气垫式压边装置三种类型,橡胶压边装置、弹簧压边装置具有结构简单、使用方便等优点,常用于中小型压力机的浅拉深零件的加工(一般来说,其调整压边力常用的方法主要有调节橡胶或弹胶、改变弹簧的数量和更换弹簧的刚度等)。 气垫式压边装置具有压边效果好、调整方便等优点,是拉伸类成形类模具常用的压边方式。 (对气垫式压边装置可采取调节气缸压力、改变压边圈对坯料的接触面积或压缩量来实现对压边力的调整)。


刚性压边装置主要用于双动压力机上,其压边圈压力的调节主要是通过调整压边圈与凹模之间的间隙或接触面积以及双动压力机外滑块的单位压力等来实现的。


(2)在双动压力机上安装拉深模的方法


双动拉深模是应用于双动压力机的拉深模具,一般用于大型或覆盖件的拉深加工。安装时,凸模和凸模固定板直接或间接地(通过过渡垫板)紧固在压力机内滑块上:压边圈直接或间接地(通过过渡垫板)被紧固在压力机外滑块上:下模在压力机上则被直接或间接地(通过过渡垫板)紧固在工作台上。

由于所用设备及模具结构的不同,其安装和调整与单动压力机也不同,一般按如下步骤进行。


准备工作。根据所用拉深模的闭合高度,确定双动压力机外滑块是否需要过渡垫板和所需垫板的形式及规格。


过渡板是用来连接拉深模和压力机并调节内、外滑块不同闭的辅助连接板,一般车间的双动压力机都准备有不同规格、不同厚度的过渡垫板。外滑块的过渡垫板用来将外滑块和压边圈接连在一起,内滑块的过渡垫板用来将内滑块与凸模连接在一起,下模的过渡垫板用来将工作台与下模连接。


②模具预装。先将压边圈和过渡垫板、凸模和过渡垫板分别用螺栓紧固在一起。


③凸模的安装。凸模安装在内滑块上,安装程序如下。


操纵压力机内滑块使它降到最低位置。


b.操纵内滑块的连杆调节机构,使内滑块上升到一定位置,并使其下平面比凸、凹模闭合时的凸模过渡垫板的上平面高出10~15mm。


c.操纵内、外滑块使它们上升到最高位置。


d.将模具安放到压力机工作台上,凸、凹模呈闭合状态。


e.再使内滑块下降到最低位置。


f.操纵内滑块连连杆调节机构,使内滑块继续下降到与凸模过渡垫板的上平面相接触。


g.用螺栓将凸模过渡垫板紧固在内滑块上。


④压边圈的安装。压边圈安装在外滑块上的安装程序 与凸模类似,最后将压边圈过渡垫板用螺栓紧固在外滑块上。


⑤下模的安装。操纵压力机内、外滑块下降,使凸模、压边圈与下模闭合,由导向件决定下模的正确位置,然后用紧固零件将下模过渡垫板紧固在工作台上。


⑥空车检查。通过内、外滑块的连续几次行程,检查模具安装是否正确和牢固,检查压边圈各处的压力是否均匀。一般双动压力机外滑块有四个连杆连接,所以通过调节四个连杆的长度,可以小量地调节压边圈的压力。


⑦试生产。由于覆盖件形状比较复杂,所以一般要经过多次拉深和修磨拉深模的工作零件,方能确定毛坯的尺寸和形状,然后进入正式生产。
